關于液壓電梯你知道多少？本人從事電梯行業30多年也只是偶爾有接觸的液壓電梯，就本人對液壓電梯所熟悉的部分予以分享。

液壓電梯的特點，液壓電梯與其它驅動形式的垂直運輸工具（如曳引電梯）相比，具有許多特點：

1. 運行平衡、乘坐舒適。液壓電梯傳遞動力均勻平穩，且比例閥能實現無級調速，電梯運行速度曲線變化平緩，因此舒適感優于調速電梯。

2. 安全性好，可靠性高，易于維修。液壓電梯不僅裝備有普遍曳引式電梯具備的安全裝置，還設有：①溢流閥，可防止上行運動時系統壓力過高；②應急手動閥；電源發生故障時，可使轎廂應急下降到最近的層樓位置自動開啟廳、轎門，使乘客安全走出轎廂；③手動泵，當系統發生故障時，可操縱手動泵打出高壓油使轎廂上升到最近的層樓位置；④管路破裂閥，當液壓系統管路破裂轎廂失速下降時，可自動切斷油路；⑤A油箱油溫保護，當油箱中油溫超過某一值時，油溫保護裝置發生信號，暫停電梯使用，當油溫下降后方可啟動電梯。

3. 載重量大，液壓系統的功率重量比大，因此同樣規格電梯，可運載的重量大。

4. 噪聲低，液壓系統可采用低噪聲螺桿泵，同時泵、電動機可設計成潛油式結構，構成一個泵站整體，大大降低了噪聲。

5. 防爆性性能好，液壓電梯采用低凝阻燃液壓油，油箱又為整體密封，電動機、液壓泵浸沒在液壓油中，能有效防止可燃氣、液體的燃燒。

一、 液壓電梯提升與下降的的動作原理：

液壓電梯，故名思意是通過液壓泵將油箱里的液壓油通過輸油管壓入液壓油缸，液壓油缸提升，被壓入液壓油缸中的油通過油管下泄到油箱，進而液壓油缸下降，液壓油缸中的液壓油缸與電梯機械鏈接，液壓缸提升與下降使電梯箱體上下移動，通過調整液壓油流動的流量來調整油缸的上升與下降的速度，以獲得電梯內乘客的良好的乘坐舒適感

二、 液壓電梯的整機結構。

1. 液壓電梯的主要由控制柜、轎廂導向、轎廂、廳門、轎門、油缸、油箱、油管、液壓閥油路系統、安全保護等系統組成。

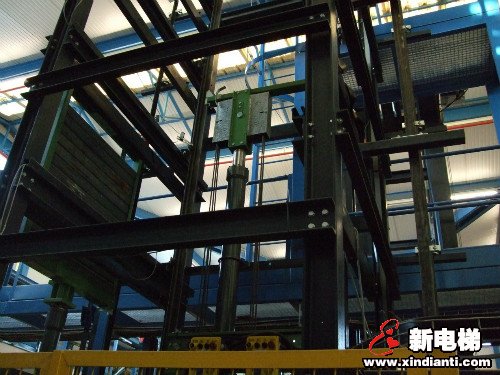

2. 直接提升轎廂的液壓電梯，液壓油缸安放在電梯的正下方，液壓油缸直接與電梯轎廂底部直接進行機械鏈接，油缸提升電梯提升，油缸下降電梯下降。

3. 電梯配有平衡重（對重），油缸與對重進行接卸鏈接，提升和下降對重，通過對重，接導向輪與轎廂的鋼絲繩傳動使電梯轎廂上下移動的液壓電梯。

三、 電梯轎廂運行速度控制：

電梯轎廂的運行速度控制是通過對液壓輸油管中的液壓油的流量來控制的，所以在液壓泵與液壓輸油油管之間設置了液壓流量控制閥門，液壓油缸的提升是可以控制油泵電機的速度控制來實現的，但是，由于油泵的止回閥門的機械打開的力矩控制是非常復雜的，所以這種形式?jīng)]有被采用，通常都是采用組合的液壓控制油閥控制，上升時電磁閥打開上升油閥，下降時控制泄油閥，速度的閉環控制是通過控制流量的大小來控制速度，是通過裝在組合閥門上的流量偵測器偵測液壓油管中的流量的大小，流量偵測器時一種霍爾元件，流量偵測器將液壓油的流量轉換成電壓量，與給定的流量模擬量進行比較，使液壓電梯的速度得到精準的控制，進而獲得非常精確的加速、減速、恒速的運行速度，使乘客有很好的乘坐舒適感，同時，這種電梯更適用于防爆物資的上下運輸場合。

四、 液壓電梯安全防護裝置的配置：

1. 液壓油的油壓控制，液壓油的壓強過大安全保護，油壓開關切斷電梯的運行控制。

2. 液壓電梯配置防爆閥，液壓油管的爆裂液壓油缸將被鎖定，油缸不能向下移動。

3. 油溫檢測，液壓油的溫度過高檢測，切斷電梯運行控制。

4. 電梯的平層依據裝在轎廂頂上的平層感應開關進行平層控制，同時止回閥的閉合，有效的控制電梯的停止，使電梯得到精準的平層控制。

5. 側頂液壓電梯（油缸頂對重）除了配置了液壓系統的安全防護，同時還配置了升降電梯運行井道中限速器、安全鉗、換速、限位、緩沖器等所有的安全防護。

6. 直頂（油缸直接頂轎廂）式液壓電梯，配置了液壓系統的安全防護，無需配置限速器、安全鉗、緩沖器安全防護。
