西威變頻器由于其價格上經濟實惠，用在電梯控制上采用了精確的矢量控制，驅動三相電動機，其精確的速度給定與反饋速度閉環控制，使乘客乘坐電梯能獲得良好的舒適感，且現場調整編程簡單方便，等諸多的優越特點，因此在電梯上的得到廣泛的應用

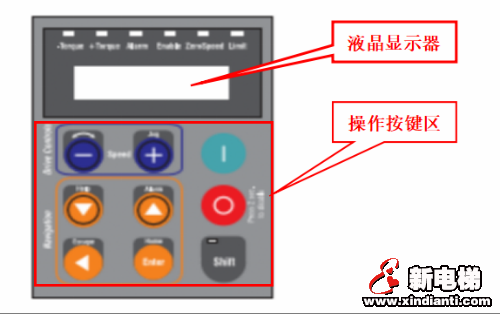

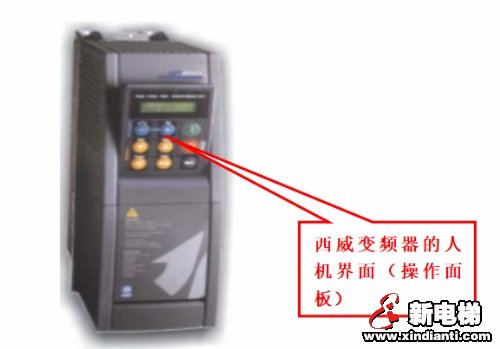

變頻器配置的小巧的人機界面操作面板，使現場配置CONFIGUERATION），安裝調試及編程，維修故障處理提供了方便，下面對變頻器配置的人機界面操作面板上的顯示器及按鍵，LED顯示作簡單描述。

LED發光二極管的狀態表述

Ø -  Torque 當變頻器驅動在負力矩狀態，即：制動運行狀態（負載側電能量的回饋狀態）此發光二極管點亮

Ø +  Torque變頻器驅動在正力矩狀態, 即：驅動運行狀態（負載側處于消耗電能量狀態）此發光二極管點亮

Ø ALARM：變頻器處于其系統故障狀態，此發光二極管點亮

Ø

Ø ENABLE：變頻器的ENABLE端子上有直流24伏輸入，變頻器工作的使能控制處于允許變頻器系統運行狀態，此發光二極管點亮

Ø Zero speed 速度反饋編碼器檢測到電機的速度為零時，此二極管點亮

Ø Limit：變頻器的運行被限制

操作面板上的按鍵功能的描述

我們利用操作面板編程改變數據完成后，務必在您選擇的菜單項中找到“PARAMTER SAVE”菜單，按壓面板上的Enter/Home按鍵，以免再西威變頻器斷電后接通電源重啟，數據將丟失；如果沒有此操作，西威變頻器斷電后，接通電源變頻器重啟后，設置的數據無效，將返回到西威變頻器原先存儲的數據值。
