編者按：云南彌勒“10.18”傷亡事故安全技術核心問題：除了在總體結構上，設計電梯運行時相關安全措施外，應主動設計防止或預見曳引鋼絲繩的滑動與松弛狀態！運用智能傳感器和5G低時延等信息高速傳輸?shù)奶攸c(diǎn)，對鋼絲繩在運行中出現松弛或打滑現狀，進行數字化動態管控的方法。

伴隨著人工智能與信息數字化技術水平的迅速提升，電梯逐漸發展成為人們生活和工作中十分便利的一種立體交通運輸設備。現今，當電梯為人們提供多種方式地服務時，由于電梯的運營存在潛在的候梯時間太長及超載等多種因素，則為人們的生活、工作與安全帶來一定的影響。因此，在有效、快捷利用電梯開展相關運輸過程期間，電梯的設計、維保和檢查機構應注重開展電梯運行效率優化、超載保護裝置等使用、維護及檢查工作，確保電梯始終在安全狀態下為人們提供方便、高效地服務。

我們知曉，繩頭組合又名端接裝置，屬于電梯安全部件中一個重要的環節，主要確保懸掛系統動力地傳遞及安全地保證，則應從當今物聯網技術出發，利用AI技術與5G通訊技術展開對電梯超載裝置與端接裝置配置下，其數字化控制系統的研究，籍此來解決電梯的運營過程中，存在的工作效率低（候梯時間太如維修時間過長及勞動強度大）、轎廂超載及系統性集中（或群控制）控制問題。

一、超載裝置及現狀

對于曳引驅動式電梯來說，在眾多部件安全隱患中，超載問題也直接影響電梯的安全性，在超載狀態中，電梯可能會發生運行失效，或?qū)е码娞輭嬄?，?yán)重威脅到乘梯人員的生命安全。因此，我們需要獨自全面地分析電梯超載保護裝置失效的種種原因，有效處理電梯超載保護失效的問題，以及與端接裝置相關問題，具有重大而安全的現實意義。

因此，在電梯行業中，有眾多工程技術人員及監督檢驗者為解決此類問題上下足了功夫。既考慮了超載保護裝置及與之配套的端接裝置在設計及結構等方面的嚴謹與可靠性；還落實了如下幾個方面的工作與要求。

1）在標準和檢規中限制了轎廂的有效面積；

2）在安裝過程中嚴格要求，提出超載保護裝置工藝要求及調試方法；

3）維保公司每季度對曳引輪槽與懸掛裝置進行檢查或維修，驗證懸掛裝置張力是否均勻；符合制造單位要求；且每年年檢對轎廂稱重裝置進行檢查或驗證，確保準確有效。

4）加強其維護保養，檢查超載提示或報警裝置；

5）強化超載保護裝置整體設計方案，為保證其功能的可靠性，選取穩定性高的電子元器件作為傳感器。如壓力傳感器、霍爾元件傳感器及電阻應變傳感器等，

6）強化對維保人員技能的培訓及責任意識。

上述問題所采取地解決辦法或措施，處理及完善了許多問題，降低了事件及事故的發生率。但是，仍存在不少棘手或難點問題有待解決或處理。

1）因不能對超載保護裝置及端接裝置進行實時監控，也就是說維保人員第一時間無法進行動態管理或及時維護處理。如端接裝置中鋼絲繩的張力不勻或掛繩伸長，引起超載裝置的開關量變化或失效。

2）維保人員在定量檢查超載裝置時，要用砝碼進行驗證及調節，整個過程費時又費力。有時將其短接或走過場式應付處理，則留下安全隱患。

3）安裝或更換鋼絲繩時，調整各鋼絲繩平均張力5%數值，通常依據各人經驗來調整，而不是通過其數據來保證。即使采用間接儀器來調整，也相當麻煩。由此，較難達到鋼絲繩平均張力5%要求，則留下某根鋼絲繩及某處曳引輪繩槽易磨損或損傷的隱患。

4）若鋼絲繩質量有問題，導致出現局部拉長或直徑縮小10%以上等異?，F(xiàn)象。故誘發電梯打滑、曳引輪局部磨損加劇及運行時出現異響。

5）對于具有群控功能的電梯來說，需要高穩定性的傳感器用在超載裝置上，以便向群控系統提高可靠性高的載重量數字信息。否則，只能進入單梯運營，達不到多梯優化調度，嚴重地影響了乘客上班工作心情。此外，群控功能目前只能用于8臺及以下電梯的運營。那么，對于集群式商業大樓需要10或20臺進行優化調度的話，顯然，無能為力。

此外，我國每年由于超載保護裝置及端接裝置等安全部件的相關原因，導致電梯故障及人身安全事故時有發生。下面我們不妨來看一看摘錄的幾個相關案例：

（1）某酒樓乘客電梯困人事件

事件經過：2007年9月，某酒樓電梯，7層，1000kg、13人。電梯乘載14人（輕量人員），向下運行時發生故障，乘客被困電梯轎廂達半個小時。

原因分析：電梯乘載14名乘客，超載裝置有效，但未報警，這是由于該電梯轎廂重新裝修，電梯原設定的平衡系數變小，轎廂實際能乘的載重量比原額定載重量?。ㄒ蜓b修的大理石有重量），維保人員又把超載保護裝置調大，電梯實際已經處于超載運行狀態，電梯控制系統過載驅動保護動作，造成電梯停止運行，從而出現困人事件，更嚴重的還會出現溜梯墜落事故。

（2）某百貨商場乘客電梯困人事件

事件經過：2006年6月1日，某商場內一臺乘客電梯，10層10站，額定載重量為1000kg、13人，額定速度為1.0m/s。上午9：40分左右，該電梯承載14名乘客從1層往-2層運行，外召面板顯示滿員，-1層內、外呼雖已取消，該電梯卻異常?？吭?1層，轎門開啟，層門被鐵絲綁死無法開啟，電梯進入故障停止?fàn)顟B(tài)，無法繼續運行，將14名乘客困在-1層。

原因分析：該電梯從1層向-2層運行時，在運行過程中因轎內載荷分布發生變化，使超載保護裝置動作引起電梯就近樓層正常?？浚偌由?1層層門被人為綁死無法開啟，造成電梯進入故障停止?fàn)顟B(tài)，導致電梯困人事故的發生。問題：電梯超載保護裝置程序設計不合理。

（3）某醫院病床電梯溜車墜梯事件

事件經過：某醫院一臺病床電梯型號為TBJ1000/1.75-JXW，17層站（含地下室一層），一日晚20:30左右電梯空載上行，在15層進去6人，電梯響應外呼繼續上行，到16層開門，此時廳外站了大約40來個護士，在走進轎廂10人左右時，監控錄像里清晰的顯示了超載信號“overload”，可能當時人多聲音大，加上大家回家心切，此時乘客并未注意到超載報警提示，連續又走進多人，當轎廂有17個人時，電梯突然下墜,然后安全鉗動作，將轎廂制停在導軌上。

原因分析：靜載試驗合格，說明該梯抱閘制動力及曳引輪和鋼絲繩之間的摩擦力都足夠。經試驗該梯超載時仍然執行門開著情況下的再平層運行，由此可知該事故原因：電梯嚴重超載時，轎廂下沉，離開平層位置，電梯作再平層運行，但此時電機輸出轉矩不足，而抱閘已打開，造成溜車墜梯。

（4）某大廈乘客電梯溜梯蹲底事故

事件經過：2007年3月，某大廈電梯，60層，4號電梯乘載26人，從11層運行至3層時，突然發生溜梯蹲底，造成19人不同程度受傷。

原因分析：超載及報警裝置失效是造成這起事故的直接原因。

 二、方案分析與抉擇

從上提及五個方面的問題及案例可知，電梯此類安全事故或事件的發生并非個案。所以，它不僅牽涉到電梯的正常運營與效率，而且關系到老百姓的安危。正如電梯專家說的那句話：對電梯安全的本質設計是減少意外安全事故的最高效方案!下面我們先來了解一下超載保護裝置的工作原理、失效的成因及相關新技術標準的要求。

1）其結構與原理

超載保護裝置具有多種結構形式，都是利用稱重原理。即將電梯轎廂載重量，通過稱重裝置，反映給超載控制電路。稱重裝置可以設置在轎底、轎頂及機房?jī)?nèi)。當轎廂內負載超過額定載重量時，能發出警告信號(如超重蜂鳴器發出響聲或操縱箱面板顯示)。并使電梯不能關門及啟動運行。常用的稱重裝置有：杠桿式(杠桿加微動開關)、彈簧式(彈簧加差動變壓器或電磁感應器)、橡膠塊式(橡膠塊加差動變壓器或電磁感應器)和電子式稱重等四種。

2）常見失效形式

從現有的檢驗案例來看，電梯的超載保護裝置失效多是人為因素造成的。即表現在超載裝置整體拆除未設置；其觸發裝置部件缺失、移位、銹蝕、變形等無法達到觸發超載保護的作用；其觸發彈性元件失效(彈簧疲勞失效、橡膠老化等)，導致超載裝置經常誤動作；超載裝置電氣部分松脫連接，電控柜無法收到超載等信號；超載裝置的選型變更，隨意更換其類型、型號等，導致超載失效，因?yàn)椴煌褂们闆r的電梯對超載裝置的作用有不同的要求。

3）失效的原因

當前，電梯超載保護裝置主要包括機械式和電子式兩種方式，最常用的方式為機械式保護裝置。當電梯轎廂底部受到重力后，將會改變橫板位置，聯動機構因此觸碰到開關裝置，保護電梯安全。因?yàn)槊糠N保護裝置都具有特定使用年限，經過長時間的使用后將會引發各種問題。因此，需要維修人員按規定及要求檢查電梯。對于電梯超載裝置發生失效問題，主要是因?yàn)殇摻z繩張力發生變化，或者是因?yàn)殇摻z繩自重問題。此外，轎廂底部發生變形，杠桿距離因此縮短也是一個問題。電梯在運行階段，在轎廂起制動或伸縮或擺動運行的影響下，鋼絲繩頂端壓縮彈簧可能會旋轉或跳動位移，電梯也會因此發出超載動作或警報現象。

經現場使用效果表明，采用杠桿式、彈簧式、橡膠塊式的超載保護裝置，以橡膠塊式的超載保護裝置效果最差，其次是杠桿式和彈簧式，即便是采用磁電式傳感器或感應式傳感器，也是通過彈簧或橡膠塊的位移來實現的，基本上是機械式，其靈敏度較差，誤差較大。通常在使用一、二年后，即造成杠桿不靈活，彈簧疲勞，橡膠塊老化等現象。因此，使用效果不能令人滿意，而且難以滿足標準中規定的超過額定載荷10%時的相關要求。在電梯檢驗中，經常會遇到微動開關接觸不良，人為動作超載開關都不起作用的現象。

4）新技術標準的要求

下面摘錄GB/T7588.1-2020國家標準中部分條款：

5.4.2.1.1 為了防止由于人員導致的超載,轎廂的有效面積應予以限制。

5.4.2.1.4 轎廂的超載應由符合5.12.1.2規定的裝置來監控。

5.5.3 鋼絲繩曳引鋼絲繩曳引應滿足下列三個條件:

a) 按5.4.2.1或5.4.2.2規定,轎廂載有125%的額定載重量,保持平層狀態不打滑;

b) 無論轎廂內是空載還是額定載重量,確保任何緊急制動能使轎廂減速到小于或等于緩沖器的

設計速度(包括減行程的緩沖器);

c) 如果轎廂或?qū)χ販?應通過下列方式之一,不能提升空載轎廂或?qū)χ刂廖ｋU(xiǎn)位置：

1) 鋼絲繩在曳引輪上打滑;

2) 通過符合5.11.2規定的電氣安全裝置使驅動主機停止。

5.5.5 鋼絲繩或鏈條之間的載荷分布

5.5.5.1 應至少在懸掛鋼絲繩或鏈條的一端設置自動調節裝置以均衡各繩或鏈條的拉力。

5.12.1.2.1 轎廂超載時,電梯上的一個裝置應防止電梯正常啟動及再平層。

5.12.1.2.2 應最遲在載荷超過額定載重量的110%時檢測出超載。

5.12.1.2.3 在超載情況下:

a) 轎廂內應有聽覺和視覺信號通知使用者;

b) 動力驅動自動門應保持在完全開啟位置;

c) 手動門應保持在未鎖緊狀態;

d) 5.12.1.4所述的預備操作應取消。

此外，我們來了解GB/T 10060-2011國家標準中一個條款：

5.5.1.9至少應在懸掛鋼絲繩或鏈條的一端設置一個自動調節裝置,用來平衡各繩或鏈間的張力，使任何一根繩或鏈的張力與所有繩或鏈之張力平均值的偏差均不大于5%。

 5）方案的抉擇

電梯的各種稱量裝置基本上輸出信號均為開關量，隨著電梯技術的不斷發展，特別是電梯群控技術的發展，客觀上要求電梯的控制系統精確的了解每臺電梯的載荷量，才能使電梯的調度運行達到最佳狀態。因此傳統的開關量載荷信號已經不再適用于群控技術，現在很多電梯采用電阻應變式稱量裝置。但是，也存在一個問題，其組合結構也解決不了，對十臺以上的電梯無法實現優化調度功能。

隨著高層建筑和智能化建筑不斷出現，人們對電梯服務質量提出了越來越高的要求，單臺電梯往往不能滿足建筑內的交通需求，需要合理安裝多臺（或十臺以上）電梯。安裝在一起的多臺電梯要求單臺電梯的控制系統相互聯動，且具有動態監控系統。但僅用這種方式不能適應客流量的急劇變化，無法改善在某段時間內必然出現的長時間候梯現象。為解決這些問題，多臺電梯的優化調度系統，即電梯群控（集中控制）系統應運而生。

因此，隨著物聯網技術、AI技術及5G通訊等新興技術地涌現，以及相應傳感器新技術及新工藝走向?qū)嵱没?，則為我們解決上述問題及要求提供了無限地可能。并且，我們應面對上述各類電梯出現的問題、難點及功能和技術標準的要求，在安全有效運營的前提下，如何確保超載保護裝置及與之配套的端接裝置的正常使用與維護，應選用實用而可靠性高的設計方案。這是我們面臨所要解決的現實問題，以及本發明的理解和要點所在。

三、方案設計及布局

綜上所述，選用電阻應變傳感器作為超載保護裝置的電子元器件是優先項。但要可靠地解決上面提及的相關問題，且符合電梯新標準及檢規的要求，則需要著重解決三個方面的事項。一是選用端接裝置與電阻應變傳感器設置成穩定而實用的結構及組成；其次，使設置的裝置在安裝、調試和維護應簡要；且便于數字化管理。如在維保時，不需要在轎廂上加重物驗證，或進入底坑檢查調試等工作，則直接在繩頭上調整其彈簧，或查看控制器上的顯示數據。這樣，使維保人員工作量大幅降低，既安全又到位。最后，關鍵一點在于利用物聯網布局，實現電梯運行數據，用5G通信數字化輸送，確保其及時、優化、維護與管理。并將電梯在運營時動態數據實時導入電梯安全生態遠程監控系統。

依據上述需要解決的三項要求及選用電阻應變傳感器作為基本要點，構建本發明超載保護裝置與端接裝置及其系統。見圖1、圖2所示，圖1超載裝置及系統配套示意圖，由電梯總成、超載裝置1、控制器7、虛擬主機6、端接裝置2（由數個組成）、對重4及轎廂5等構成。圖2由單個端接裝置2、接線盒3、繩頭板23與電阻應變式傳感器24組成?，F(xiàn)分析超載裝置1的工作原理，當單個電阻應變式傳感器24（見圖2）受重力作用時，其輸出與重力成線性關系的電壓信號(如滿量程2MV左右)，其輸出的電壓信號經放大器放大送到控制器7（見圖1），經過模數轉換器(A/D)，將模擬信號轉換成數字信號，送到虛擬主機6進行邊緣計算或邏輯處理后，控制器7將數字量傳輸?shù)诫娍毓耧@示器上顯示相關綜合處理數據。如每個端接裝置7具體數字量，則依據此數據分別調整各端接裝置。另一方面將其數字量傳輸?shù)讲僮飨到y(tǒng)中，經微處理機實施電梯運行各功能調配。例如電梯根據稱重裝載實際負載，給出相應啟動電流，讓電梯控制變得更為平穩順暢，使電梯運行的舒適感、穩定性以及節電性達到最佳狀態。當電梯出現超載時，經電梯控制系統處理，使電梯門不能關閉、不能選層；同時切斷其供電回路，使電梯不能啟動。并滿足上述國家標準中部分條款規定要求，實現對電梯的超載保護。

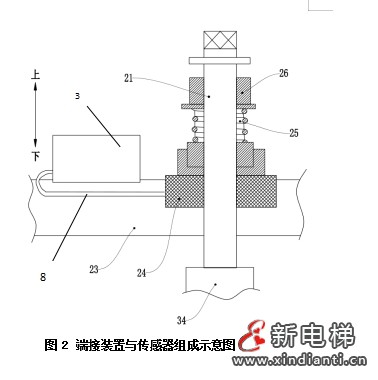

此外，還將相關數據送到電梯轎廂內顯示轎廂內的實際重量或超載重量；并推動警鈴鳴響。由上可知，單個端接裝置與單個電阻應變式傳感器組合構成，見圖2。對于電梯懸掛裝置分兩部分，圖1所示，懸掛比為2:1。通常一端懸掛在轎廂側9的機房繩頭板上。另一端為對重側8，懸掛在機房另一邊的繩頭板上。一般每端繩頭板上安裝端接裝置為3-7套，布局位置可見圖3，所示為5套端接裝置與5組電阻應變傳感器位置布局圖。即圖中端接裝置壓在電阻應變片24上，而電阻應變片24及引線8粘聯在繩頭板23上，成為一組合體。其固定方式詳見圖2所示。而電阻應變片24的引線8接入接線盒3(見圖2)，最后導入電控柜與控制器7及虛擬主機6（見圖1示）。

由此，針對上面所述其工作原理及組成構件，依據電梯相關技術標準要求以及所需解決的問題，利用智能型數字傳感器技術和網聯控制（5G通訊）技術，對超載保護裝置及組合的端接裝置展開運行程序的描述及功能的應用。



1.超載保護裝置的基本功能。

特點在于高可靠性與數字顯示，便于維護及管理。其運行程序?yàn)椋和ǔＴ谳d重量達到電梯額定載重的110%時，經電梯控制系統處理，使電梯門不能關閉、不能選層；切斷其供電回路，使電梯不能啟動。同時轎廂操縱箱面板顯示超載。并廳外呼梯盒警鈴鳴響。對于集選控制電梯，當載重量達到電梯額定載重的90%-100%時，接通直駛電路，運行中的電梯不應答廳外召喚信號。當載重量只有電梯額定載重的15%-20%時，而操縱箱上出現所有樓層均有登記指令，則其進入電梯抗干擾模式，使所有指令燈自動熄滅，電梯停止啟動。并等候新的登記指令。

2. 超載保護裝置的專有技術。

1）繩頭拉力自動顯示調節功能：在電梯安裝后或維修時，依據控制器4顯示各繩頭的張力（拉力）值大小，分別調整其彈簧的壓縮距離，使各繩頭的張力（拉力）平均值不大于5%。

運行程序：當繩頭上傳感器4受拉力時，其輸出與拉力成線性關系的電壓信號，其輸出的電壓信號經放大器放大，送到控制器4經過模數轉換器(A/D)，將模擬信號轉換成數字信號，送到虛擬主機5進行邊緣計算或邏輯處理后，將其數字量傳輸?shù)诫娍毓?顯示器上，以顯示每個繩頭7的相關數字?jǐn)?shù)據。則依據此數據進行現場人工調整，使其各繩頭平均拉力至5%的要求。

2）鋼絲繩斷裂或異常指示功能：當曳引鋼絲繩出現某根斷裂或伸長超過閾值時，其具體數字量傳送到電控柜3顯示器上顯示；且其數據或代碼傳輸?shù)竭h(yuǎn)程監控終端或手機上。

運行程序：在電梯運行過程中，當檢測到某根繩頭傳感器4受拉力減小時，其輸出的電壓信號經放大器放大，送到控制器4經過模數轉換器(A/D)，將模擬信號轉換成數字信號，送到虛擬主機5進行邊緣計算。并與原數據經比較處理后，將其超過規定閾值的數字量，傳輸?shù)诫娍毓?顯示器上顯示異常數據等。并將異常數據或代碼通過控制器4的操作系統傳輸?shù)竭h(yuǎn)程監控終端或手機上。

3）鋼絲繩曳引能力預警功能：當轎廂載重量在額定載重125%向下運行，或空載轎廂向上運行，其轎廂分別運行到下端站或上端站平層時，電機制停處于靜止?fàn)顟B(tài)下，電梯應平層準確，且不得出現鋼絲繩在曳引輪上打滑現象。否則，電控柜3顯示器上顯示其故障或代碼；且其數據或代碼傳輸?shù)竭h(yuǎn)程監控終端或手機上。

運行程序：將轎廂載重量在電梯額定載重的125%向下運行，或空載轎廂向上運行?？扛鞫苏酒綄訒r(shí)數據（±10mm），以及未出現鋼絲繩打滑狀態；并在額定載重的125%時，平層保持精度值（≤20mm）。在整機功能檢驗時，建立其數字模型（數據），詳見圖4所示操作，即K0點及K5點。并將其存入虛擬主機數據庫。當電梯在正常運營時出現上述工況，通過限速器副編碼器檢測電梯運行鋼絲繩出現打滑狀態時，則將超載裝置獲取的相關數據與數字模型中原始數據進行比較（標準值）。當相關數據偏離標準值，則電控柜顯示器上顯示其故障或代碼；并其數據或代碼傳輸?shù)竭h(yuǎn)程監控終端或手機上。

4）負載與電流自動生成圖表及數據處理功能：利用電梯平衡系數的檢測方法，模擬將負載與電流在檢測過程中，按圖4及表5分別在虛擬主機數據庫建立其圖標模型（見公式6）。用于在遠程檢測終端自動生成平衡系數曲線及KX值等數據；并建立電流與負載在啟動運行中各對應點的原始數據庫，便于在群控（數臺電梯）運行中， 用于客流量運行數據優化調度。

根據下圖公式6建立其圖標模型，詳見圖4及表5：在整機功能測試時，將轎廂分別承載0%、10%、20%、30%、40%、50%、60%、80%、90%、100%、110%及125%的額定載荷（Q）進行沿全程直駛運行試驗，分別記錄轎廂上下行至?xí)r，與對重同一水平面時的電流值（x,y）。即對交流電動機通過電流測量并結合速度測量，做電流一載荷曲線圖（見圖4），以上、下運行曲線交點及節點，確定平衡系數K2點及相應功能點（見表5）。并通過試驗將其圖標模型方法按公式6及功能點，存入虛擬主機數據庫建立原始數據（模型）。

相應功能點為：

干擾點K1 = F1 ~  F2 ；

平衡點K2 = F4 ~ F5 ；

直點駛K3 = F8 ~ F9 ；

超載點K4 = F10 ；

125試驗點K5 = F25 。

5）客流量運行數據調度處理功能：電梯根據稱重裝載實際負載，給出相應啟動電流，將其數字量傳輸?shù)诫娞菘刂葡到y(tǒng)中，由操作系統與虛擬主機5中原始數據庫（模型）進行相關數據比較后輸出；另一方面，將相關數據輸入群控系統數據采集層的呼叫分配模塊，優化數臺（3臺及以上）電梯集中運營及調度處理。

運行程序：當繩頭傳感器受載荷力時，其輸出的電流量，送到控制器經過模數轉換器(A/D)，將模擬信號轉換成數字信號，送到虛擬主機5進行邊緣計算或邏輯處理后，將其數字量與原始數據庫（模型）相應啟動電流數字量進行比較及處理。再傳輸?shù)诫娞輸?shù)臺控制系統中，由操作系統進行整機數字量集中對比與綜合處理；并將其處理的相關數據，進入群控系統的數據采集中呼叫模塊，使電梯控制變得平穩順暢，其運行的舒適感達到最佳狀態。

此外，本發明內容包含執行上述各機構、電子元器件及數字傳感器時，在電梯運行過程中及功能的應用等軟件程序。同時，其運行程序運用當今5G（含地基增強型系統）通訊等技術，將電梯運行時相關數據鏈接進入集群式物聯網交互運行及生態監控管理系統。

四、系統裝置及優勢

由上所述，本發明旨在通過以上一系列裝置的配套設計，以及相應運行程序的操作，使電梯超載裝置構成的系統始終處于電梯在運行時，能及時運算和可靠地監管，以確保乘客放心地使用。并在上述案例中相關問題出現時，使電梯自動進入安全提示或警示，以及電梯開門停止運行等狀態。尤其，對電梯維修人員和檢驗人員來說，方便地解決了兩大難點：其一，當電梯出現超載及端接裝置方面故障時，維保人員第一時間依據信息（或手機）直接到所在位置進行電梯維修及處置。其次，當電梯出現問題或進行檢驗時，維保人員或檢驗人員能當即知曉電梯超載狀態、以及曳引鋼絲繩現狀，便于及時處置；操作簡單。并可現場獲得第一手電梯安全及檢規方面資料及數據。

因此，本發明產品進一步完善了電梯超載功能及作用；另一方面以智能數字化的形式，系統解決與確保乘客等人員的人身事故與電梯超載現象地發生；同時，使維保人員、檢驗人員及管理人員的工作量大大降低，耗時與繁瑣的問題變得輕而易舉。可見，它不僅提升了電梯運行的可靠性，從而將其安全指數大大提高。其要點主要有如下幾項：

1）利用端接裝置在內部增加一智能型傳感器。它具有經久耐用，靈敏度高，0～5t時分辨率為 2kg、較高的穩定性和極好的過載能力<150%，工作溫度為-20℃～+40℃。整個裝置的綜合準確度為±1%，特適合電梯超載裝置。

2）另一特點，本超載保護裝置使用數字化。使端接裝置安裝與調整簡單又方便?？砂惭b在電梯機房或電梯轎頂?shù)鹊胤?，其結構簡單且可靠。在現行技術下，成本不高，易于實施。

3）采用數字電路技術，既能在操縱板上顯示其故障，也能在轎廂內顯示屏上顯示其內容及數據。還可在內設備終端以聲光警示。且對外鏈接設備終端（或手機）以文字及數據提示。

4）當電梯出現超載故障時，維修人員能快捷、便利地處理與解決。尤其是解決了安裝人員或檢驗人員現場需要獲得端接裝置中各繩頭和超載故障的相關數字?jǐn)?shù)據，則依據此數據進行現場人工量化調整或驗證，使其各繩頭平均拉力至5%標準要求。由此，解決與完善了一個困擾電梯行業多年的世界性難點。

5）因各功能通過人工智能技術及5G通訊等軟件自動聯入電梯物聯網遠程生態監控終端。這樣，既方便各級管理人員實時監管，又能第一時間得到維修人員的積極響應及快捷處理。另一方面，又可將每臺電梯運行中的電流一載荷相關數據，輸入群控系統數據集中層的呼叫分配模塊，優化數臺電梯（可達10臺以上，而非8臺以下）集中運營及調度處理。

此外，當電梯超載問題得到數字化處理或解決時，使電梯網聯控制智能化鏈接進入電梯遠程監控安全管理生態平臺成為可能。只有這樣，將使我國電梯此類安全事故及故障將確保無虞。

本發明已報國家發明專利，其發明專利號為：202310115518.9



吳哲 2024年11月整理于湘潭
